Применение:

Капиллярные термостаты широко используются для поддержания требуемой температуры воздуха или жидкости в различного рода электрооборудовании, таком как водонагреватели, стиральные и сушильные машины, тепловентиляторы, духовые шкафы, электрические печи, посудомоечные машины и т.д.

Конструктивные особенности:

Принцип работы капиллярных термостатов основан на свойстве жидкости, находящейся внутри температурного датчика и капиллярной трубки, увеличиваться в объеме под действием температуры. При нагреве жидкость расширяется и воздействует на мембрану, расположенную в корпусе термостата, которая, в свою очередь, передает усилие на контактную группу. Таким образом, происходит автоматическое регулирование температуры внутри контролируемого устройства. Капиллярный термостат крайне экономичен, поскольку не имеет собственного энергопотребления. Номинальная нагрузка на контакты составляет 16А при 250В. Датчик и капилляр могут быть изготовлены из нержавеющей стали или меди в зависимости от модели. Линейка капиллярных термостатов от компании Essima представлена двумя сериями — WKB и WKC — отличающимися исполнением корпуса. Термостаты нашего производства позволяют регулировать температуру в широком диапазоне от 0°C до 350°C, что существенно увеличивает возможности их использования. Все изделия имеют две точки крепления с резьбой М4 на расстоянии 28 мм в стандартном исполнении. По запросу возможно изготовление термостатов по Вашим индивидуальным требованиям.

Основные характеристики:

  • Материал капилляра и датчика — медь или нержавеющая сталь.
  • Конфигурация контактов — 1 нормально закрытый контакт (1НЗ) или 1 переключающий контакт (1СО).
  • Диапазон регулирования температур: 0°С…+40°С, 0°С…+60°С, 30°С…+85°С, 30°С…+110°С, 0°С…+120°С, 50°С…+250°С, 50°С…+270°С, 50°С…+280°С, 50°С…+320°С, 50°С…+350°С.
  • Номинальная нагрузка на контакты: 16А/250В АС.
  • Крепление 2 винтами М4 на расстоянии 28 мм.
  • Модельный ряд и характеристики

  • Маркировка

  • Размеры

Модель

Диапазон регулирования, °C

Дифференциал, °C

Номинальная нагрузка на контакты при 250В АС, А

Материал датчика и капилляра

Конфигурация контактов

WKB-40S1

0...40

2...5

16

Нержавеющая сталь

1 размыкающий контакт

WKB-40S2

0...40

2...5

16

Нержавеющая сталь

1 переключающий контакт

WKB-60S1

0...60

2...6

16

Нержавеющая сталь

1 размыкающий контакт

WKB-60S2

0...60

2...6

16

Нержавеющая сталь

1 переключающий контакт

WKB-85S1

30...85

2...6

16

Нержавеющая сталь

1 размыкающий контакт

WKB-110S1

30...110

2...8

16

Нержавеющая сталь

1 размыкающий контакт

WKB-120S1

0...120

2...8

16

Нержавеющая сталь

1 размыкающий контакт

WKB-270S1

50...270

2...10

16

Нержавеющая сталь

1 размыкающий контакт

WKB-280S1

50...280

3...13

16

Нержавеющая сталь

1 размыкающий контакт

WKС-40С1

0...40

2...10

16

Медь

1 размыкающий контакт

WKС-90С2

30...90

2...8

16

Медь

1 переключающий контакт

WKС-120S2

30...120

3...9

16

Нержавеющая сталь

1 переключающий контакт

WKС-250S1

50...250

2...12

16

Нержавеющая сталь

1 размыкающий контакт

WKС-320S1

50...320

2...12

16

Нержавеющая сталь

1 размыкающий контакт

WKС-350S2

50...350

5...15

16

Нержавеющая сталь

1 переключающий контакт

WKС-350S1

0...350

3...13

16

Нержавеющая сталь

1 размыкающий контакт

Маркировка капиллярных термостатов Essima

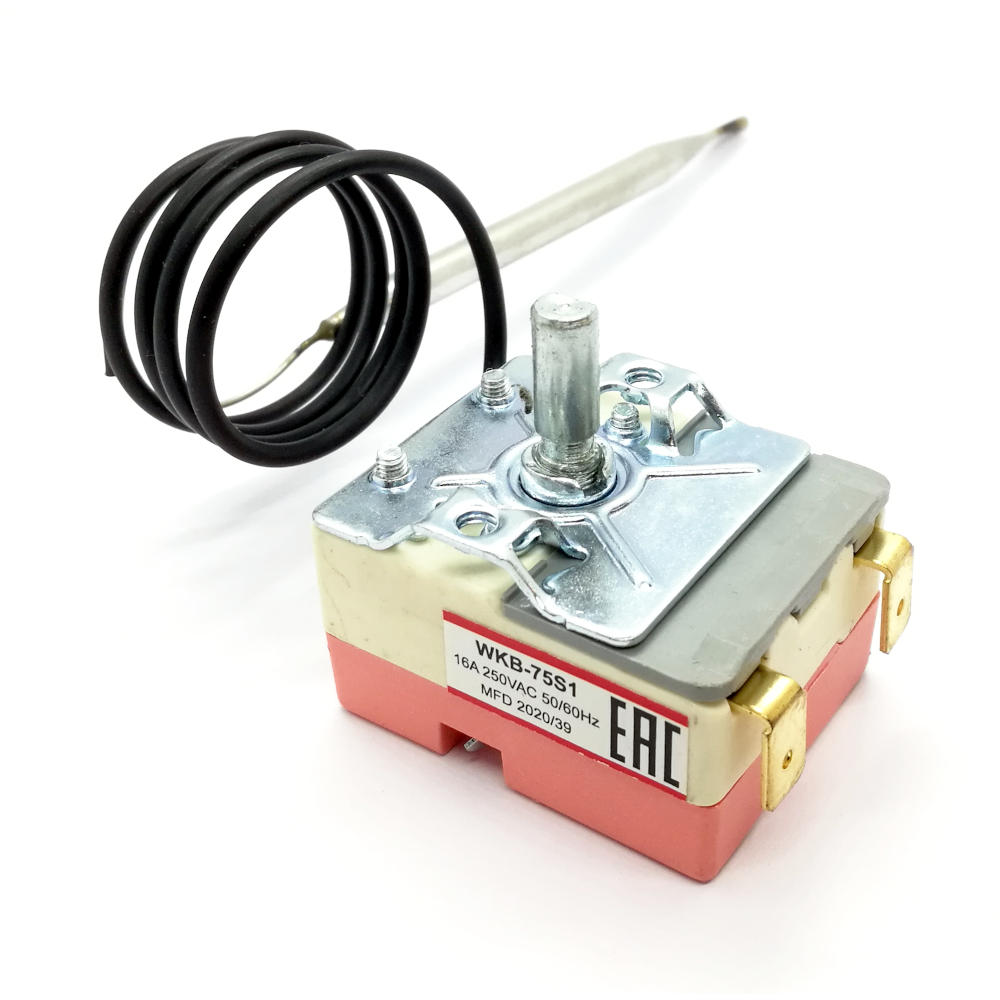

Серия WKB с размыкающим контактом

Чертеж термостата Essima серия WKB с размыкающим контактом

Модель

А, мм

B, мм

ØC, мм

L, мм

WKB-40S1

15

121

6

900

WKB-60S1

15

121

6

1000

WKB-85S1

15

75

6

1500

WKB-110S1

23

100

6

1200

WKB-120S1

15

85

6

2500

WKB-270S1

15

92

4

1500

WKB-280S1

23

153

3

900

Серия WKB с переключающим контактом

Чертеж термостата Essima серия WKB с переключающим контактом

Модель

А, мм

B, мм

ØC, мм

L, мм

WKB-40S2

21

127

6

1000

WKB-60S2

21

127

6

1000

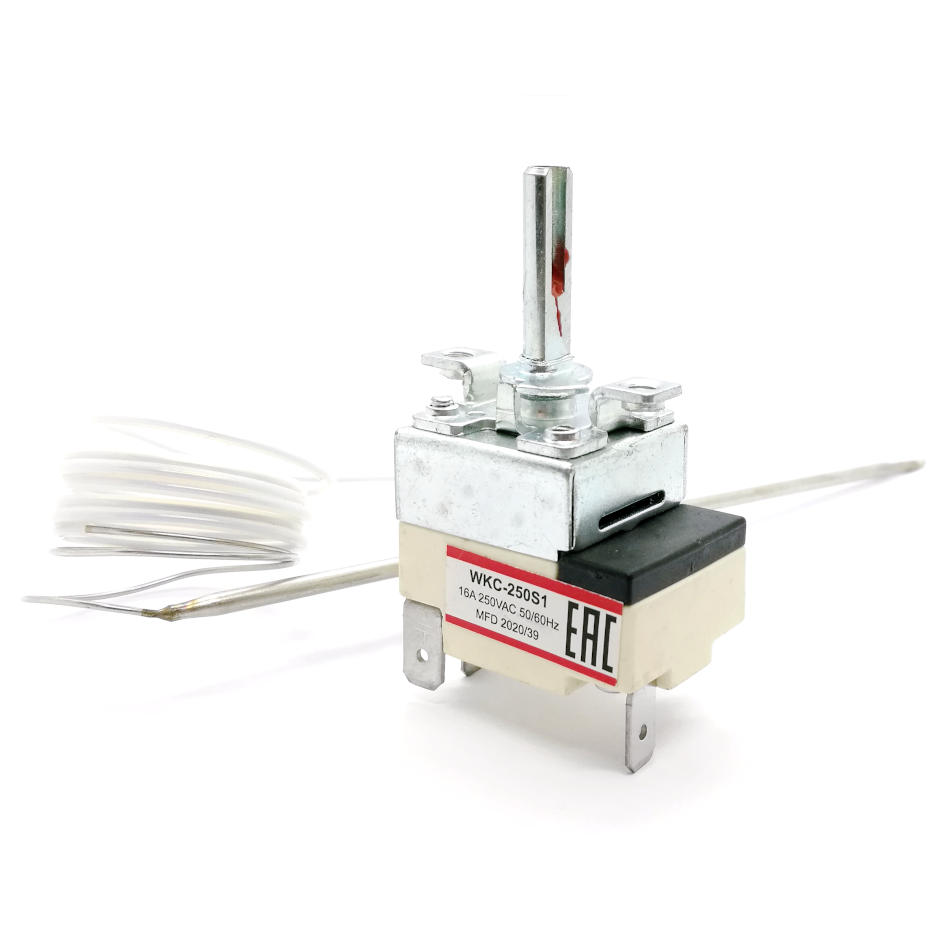

Серия WKС с размыкающим контактом

Чертеж термостата Essima серия WKC с размыкающим контактом

Модель

А, мм

B, мм

ØC, мм

L, мм

WKС-40С1

15

112

6

900

WKС-250S1

15

160

3

2500

WKС-320S1

15

130

3

2500

WKС-350S1

20

90

3

900

Серия WKС с переключающим контактом

Чертеж термостата Essima серия WKC с переключающим контактом

Модель

А, мм

B, мм

ØC, мм

L, мм

WKС-90С2

15

112

6

1000

WKС-120S2

15

80

6

1000

WKС-350S2

15

105

3

2500
