Применение:

Многоколесные тангенциальные вентиляторы постоянного тока серии ES-EE от компании Essima благодаря своим компактным размерам и низким шумовым характеристикам  широко применяются в качестве вентиляторного узла внутрипольных конвекторов и иного оборудования, отличительными характеристиками которого является малошумность и небольшие габариты.

Конструктивные особенности:

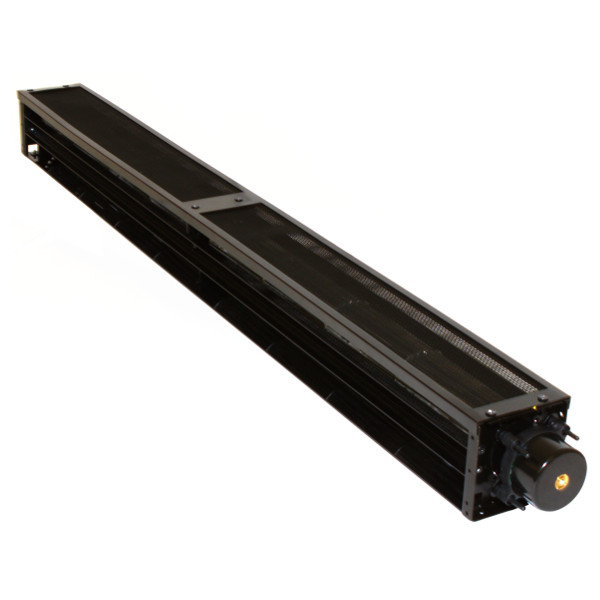

Вентиляторы поперечного потока Essima серии ES-EE рассчитаны на рабочее напряжение 24В постоянного тока. Диаметр вентиляторного колеса 30 мм,  длины варьируются в диапазоне от 530 до 1080 мм. Трехфазные бесколлекторные двигатели постоянного тока с 12 полюсами, используемые в вентиляторах серии ES-EE,  позволяют обеспечить низкий уровень вибраций при высоких оборотах. Вентиляторы данной серии имеют возможность управления скоростью вращения двигателя. Возможны 2 варианта исполнения - с ШИМ регулировкой или с регулировкой управляющим напряжением. Для снижения веса и вибраций колеса вентиляторов изготавливаются из алюминия. Использование этого материала обусловлено также его хорошими прочностными характеристиками, теплостойкостью и долговечностью. Для подключения к сети двигатель вентиляторов оснащен проводами длиной 330 мм с разъемом на конце. По желанию заказчика возможен вариант изготовления вентилятора с декоративной решеткой. Ассортимент тангенциальных вентиляторов Essima не ограничивается моделями серии ES-EE и может быть расширен в случае необходимости.

Основные характеристики:

  • Напряжение питания 24В DC.
  • Диаметр колеса 30 мм.
  • Ширина воздушного потока от 530 до 1080 мм.
  • Регулировка скорости - ШИМ или управляющее напряжение (0...10В).
  • Тип двигателя – трехфазный 12-полюсной бесколлекторный двигатель постоянного тока.
  • Модельный ряд и характеристики

  • Маркировка

  • Размеры

Модель

Номинальное напряжение, В DC

Ток, А

Максимальный воздухопоток, м3

Уровень шума, дБ

Скорость вращения, об/мин

Количество крыльчаток

Регулировка скорости

ES-EE03053R24-V

24

0,12

85

31

2500

2

упр. напряжение (0...10В)

ES-EE03053R24-P 24 0,12 85 31 2500 2 ШИМ

ES-EE03061R24-V

24

0,16

100

44,5

2450

2

упр. напряжение (0...10В)

ES-EE03061R24-P 24 0,16 100 44,5 2450 2 ШИМ

ES-EE03065R24-V

24

0,17

105

31

2400

2

упр. напряжение (0...10В)

ES-EE03065R24-P 24 0,17 105 31 2400 2 ШИМ

ES-EE03072R24-V

24

0,18

115

45,7

2400

2

упр. напряжение (0...10В)

ES-EE03072R24-P 24 0,18 115 45,7 2400 2 ШИМ

ES-EE03080R24-V

24

0,19

130

32

2400

3

упр. напряжение (0...10В)

ES-EE03080R24-P 24 0,19 130 32 2400 3 ШИМ

ES-EE03085R24-V

24

0,22

140

32

2400

3

упр. напряжение (0...10В)

ES-EE03085R24-P 24 0,22 140 32 2400 3 ШИМ

ES-EE03092R24-V

24

0,22

150

46

2400

3

упр. напряжение (0...10В)

ES-EE03092R24-P 24 0,22 150 46 2400 3 ШИМ

ES-EE03099R24-V

24

0,27

160

32

2400

3

упр. напряжение (0...10В)

ES-EE03099R24-P 24 0,27 160 32 2400 3 ШИМ

ES-EE030108R24-V

24

0,31

175

47

2400

3

упр. напряжение (0...10В)

ES-EE030108R24-P

24

0,31

175

47

2400

3

ШИМ

Маркировка тангенциальных вентиляторов серии ES-EE

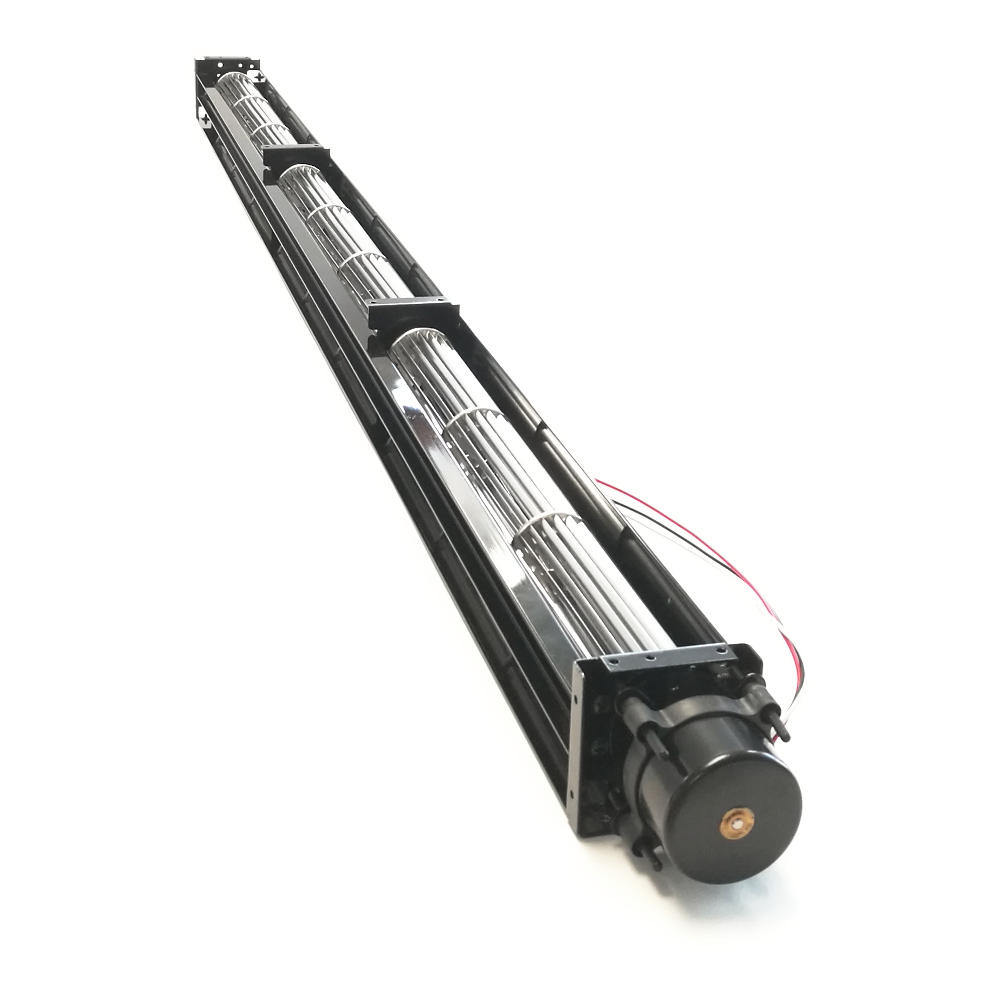

Размеры вентилятора с двумя рабочими колесами

Размеры тангенциального вентилятора с двумя рабочими колесами

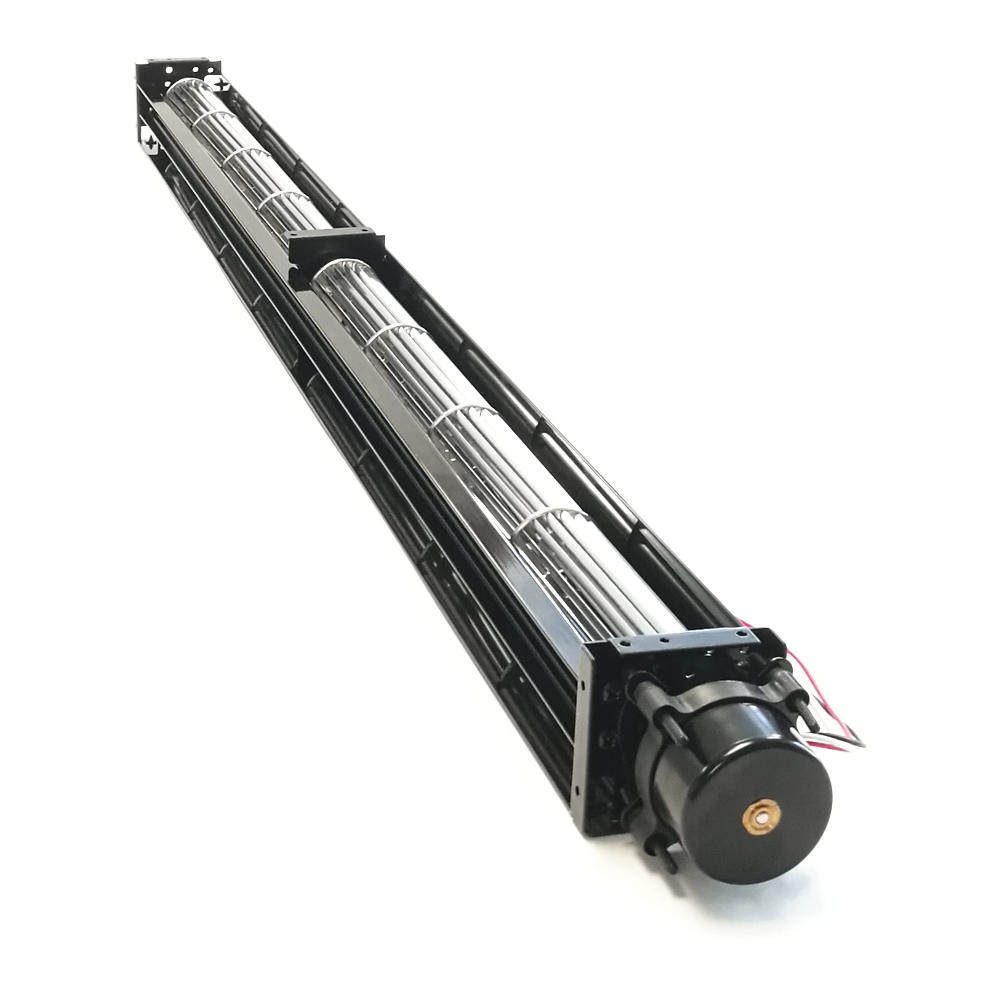

Размеры вентилятора с тремя рабочими колесами

Размеры тангенциального вентилятора с тремя рабочими колесами

Типоразмер А, мм B, мм C, мм
ES-EE03053 583,5 540 530
ES-EE03061 663,5 620 610
ES-EE03065 703,5 660 650
ES-EE03072 771,5 728 718
ES-EE03080 853,5 810 800
ES-EE03085 907,5 864 854
ES-EE03092 973,5 930 920
ES-EE03099 1039,5 996 986
ES-EE030108 1135,5 1092 1082
