Применение:

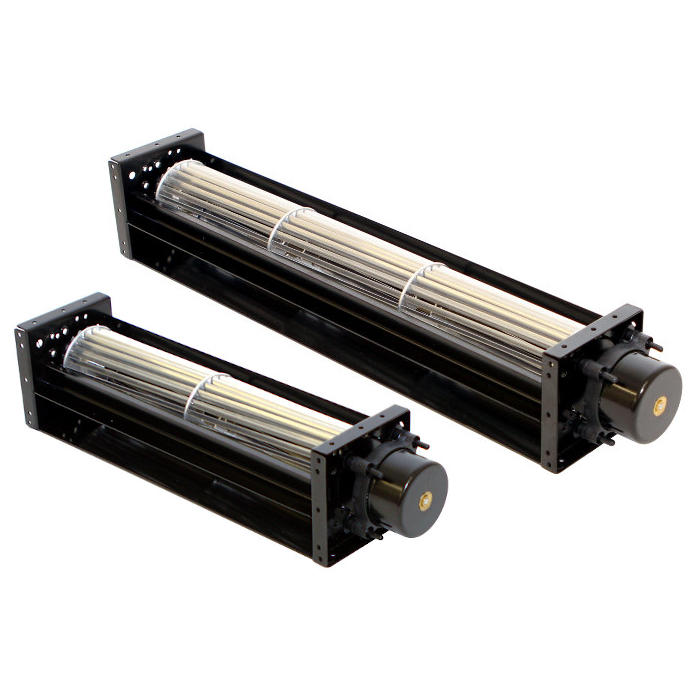

Тангенциальные вентиляторы постоянного тока серии ES от компании Essima благодаря своим компактным размерам и низким шумовым характеристикам  широко применяются в качестве вентиляторного узла внутрипольных конвекторов и иного оборудования, отличительными характеристиками которого является малошумность и небольшие габариты.

Конструктивные особенности:

Вентиляторы поперечного потока Essima рассчитаны на рабочее напряжение 12В/24В постоянного тока. Размерный ряд вентиляторных колес включает в себя диаметры 30 и 40 мм и длины от 190 до 350 мм. Трехфазные бесколлекторные двигатели постоянного тока с 12 полюсами, используемые в вентиляторах серии ES,  позволяют обеспечить низкий уровень вибраций при высоких оборотах. Вентиляторы данной серии имеют возможность управления скоростью вращения двигателя. Возможны 2 варианта исполнения - с ШИМ регулировкой или с регулировкой управляющим напряжением. Для снижения веса и вибраций колеса вентиляторов изготавливаются из алюминия. Использование этого материала обусловлено также его хорошими прочностными характеристиками, теплостойкостью и долговечностью. Для подключения к сети двигатель вентиляторов оснащен проводами длиной 330 мм с разъемом на конце. Ассортимент тангенциальных вентиляторов Essima не ограничивается моделями серии ES и может быть расширен по желанию заказчика.

Основные характеристики:

  • Напряжение питания 12В или 24В DC.
  • Диаметр колеса 30 и 40 мм.
  • Ширина воздушного потока от 190 до 350 мм.
  • Регулировка скорости - ШИМ или управляющее напряжение (0...10В).
  • Тип двигателя – трехфазный 12-полюсной бесколлекторный двигатель постоянного тока.
  • Модельный ряд и характеристики

  • Маркировка

  • Размеры

Модель

Номинальное напряжение, В DC

Ток, А

Максимальный воздухопоток, м3

Уровень шума, дБ

Скорость вращения, об/мин

Регулировка скорости

ES-03019R12-V

12

0,27

52

31

2700

упр. напряжение (0...10В)

ES-03019R12-P

12

0,21

55

36

2800

ШИМ

ES-03019R24-V

24

0,08

52

31

2700

упр. напряжение (0...10В)

ES-03029R12-V

12

0,26

72

33

2500

упр. напряжение (0...10В)

ES-03029R12-P

12

0,3

80

37

2800

ШИМ

ES-03029R24-V

24

0,09

72

33

2500

упр. напряжение (0...10В)

ES-04019R12-V

12

0,3

84

35

2500

упр. напряжение (0...10В)

ES-04019R12-P

12

0,3

90

35

2700

ШИМ

ES-04019R24-P

24

0,17

90

35

2800

ШИМ

ES-04029R12-V

12

0,39

126

37

2300

упр. напряжение (0...10В)

ES-04029R12-P

12

0,32

126

37

2600

ШИМ

ES-04029R24-V

24

0,14

126

37

2300

упр. напряжение (0...10В)

ES-04029R24-P

24

0,22

126

37

2600

ШИМ

ES-03035R24-V

24

0,1

84

35

2400

упр. напряжение (0...10В)

Маркировка тангенциальных вентиляторов серии ES

Размеры вентилятора с диаметром колеса 30 мм

Размеры тангенциального вентилятора с колесом 30 мм

Размеры вентилятора с диаметром колеса 40 мм

Размеры тангенциального вентилятора с колесом 40 мм

Типоразмер А, мм B, мм C, мм
ES-03019 252 208 198
ES-03029 354 310 300
ES-04019 249 208 198
ES-04029 351 310 300
ES-03035 396 362 352
