Где применяются:
Благодаря своим компактным размерам малогабаритные осевые вентиляторы просто незаменимы для поддержания необходимого воздухообмена в небольших пространствах, таких как электротехнические шкафы управления, компьютерная техника, тепловентиляторы и т. д. Создавая направленный воздухопоток, они способны как нагнетать холодные воздушные массы из помещения, так и отводить нагретый воздух от оборудования, тем самым предотвращая его перегрев. Кроме того, компактные осевые вентиляторы широко применяются в бактерицидных облучателях или рециркуляторах для равномерного распределения очищенного воздуха внутри помещения.
Конструктивные особенности:

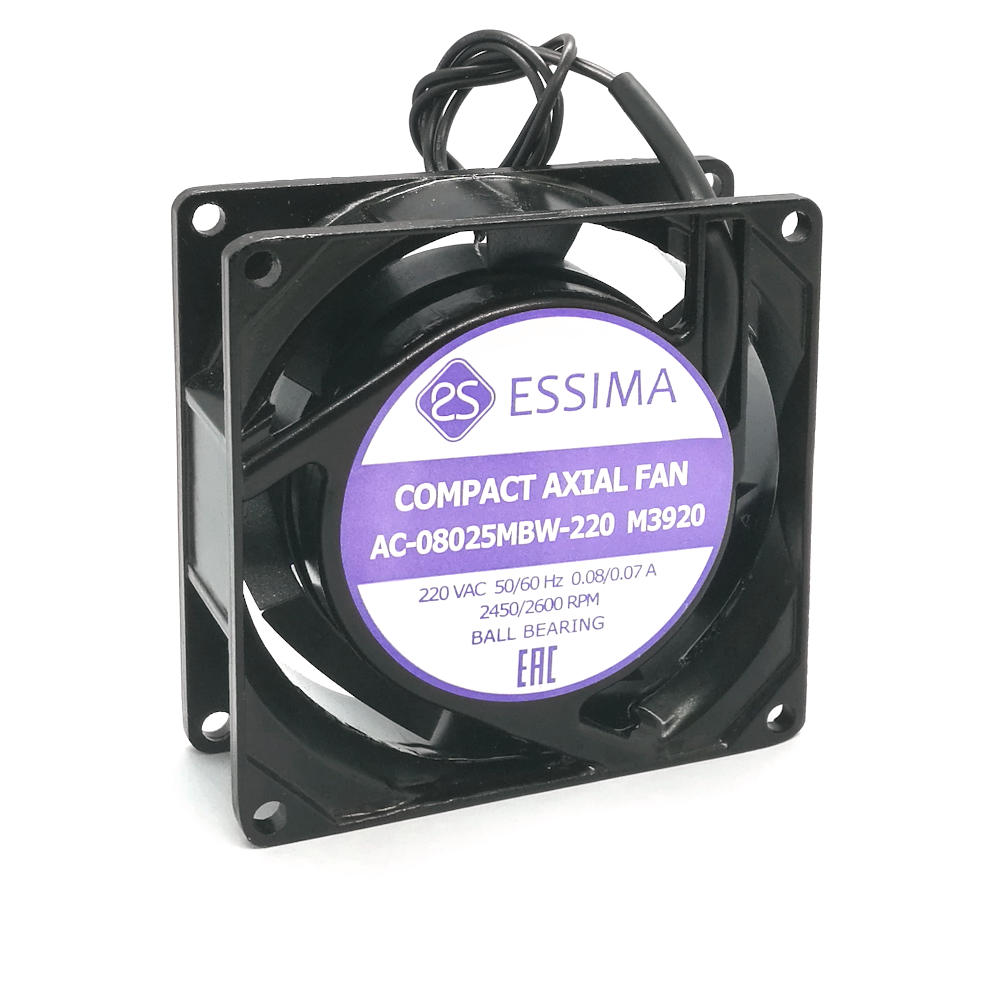

Компания Essima производит компактные осевые вентиляторы в алюминиевом и пластиковом корпусе. Корпус из алюминия покрыт черной порошковой краской. Материал крыльчатки – пластик PBT. Для снижения габаритных размеров электродвигатель встраивается непосредственно в ступицу крыльчатки. Вентиляторы можно устанавливать как в вертикальном, так и в горизонтальном положении. Крепление осуществляется по четырем отверстиям, диаметр которых определяется габаритами изделия. Рекомендуемая температура окружающей среды при эксплуатации вентиляторов -20°С…+60°С. При номинальной нагрузке долговечность прибора, как правило, превышает 30 000 часов непрерывной работы.
Общие характеристики:
- Рабочее напряжение — DC: 12, 24, 48 В; AC: 110, 220, 380 В.
- Исполнения с подшипниками скольжения и шариковыми.
- Двигатель – однофазный внешнероторный.
- Класс изоляции - B.
- Степень защиты - IP45.
-
Модельный ряд и характеристики
-
Маркировка
-
Чертеж
Модель |
Напряжение, В/Гц |
Входная мощность, Вт |
Скорость вращения, об/мин |
Шум, дБ |
Воздухопоток, м3/ч |
Размеры, мм |
||
A |
B |
C |
||||||
AC-08025MBW(T)-220 |
220/50 |
17 |
2600 |
33 |
35,7 |
80 |
80 |
25 |
AC-08025LBW(T)-220 |
220/50 |
14 |
2350 |
27 |
26 |
|||
AC-08025LBW(T)-110 |
110/50 |
12 |
2400 |
28 |
26 |
|||
AC-08025LSW(T)-220 |
220/50 |
14 |
2350 |
27 |
26 |
|||
AC-08025LSW(T)-110 |
110/50 |
12 |
2400 |
28 |
26 |
|||
AC-08038LBW(T)-220 |
220/50 |
15 |
2300 |
25 |
40 |
80 |
80 |
38 |
AC-08038LBW(T)-110 |
110/50 |
13 |
2400 |
26 |
40 |
|||
AC-08038LSW(T)-220 |
220/50 |
15 |
2300 |
25 |
40 |
|||
AC-08038LSW(T)-110 |
110/50 |
13 |
2400 |
26 |
40 |
|||
AC-09225HBW(T)-220 |
220/50 |
14 |
2400 |
27 |
55 |
92 |
92 |
25 |
AC-09225HBW(T)-110 |
110/50 |
14 |
2400 |
27 |
55 |
|||
AC-09225HSW(T)-220 |
220/50 |
16 |
2300 |
27 |
48 |
|||
AC-09225HSW(T)-110 |
110/50 |
16 |
2300 |
27 |
48 |
|||
AC-09225MBW(T)-220 |
220/50 |
13,2 |
2200 |
29 |
60 |
|||
AC-09238HBW(T)-220 |
220/50 |
18 |
2400 |
29 |
85 |
92 |
92 |
38 |
AC-09238HBW(T)-110 |
110/50 |
13 |
2300 |
28 |
85 |
|||
AC-09238HSW(T)-220 |
220/50 |
18 |
2400 |
29 |
85 |
|||
AC-09238HSW(T)-110 |
110/50 |
13 |
2300 |
28 |
85 |
|||
AC-12025HBW(T)-220 |
220/50 |
19 |
2500 |
39 |
65 |
120 |
120 |
25 |
AC-12025HBW(T)-110 |
110/50 |
16 |
2500 |
37 |
65 |
|||
AC-12025HSW(T)-220 |
220/50 |
19 |
2500 |
40 |
65 |
|||
AC-12025HSW(T)-110 |
110/50 |
16 |
2500 |
37 |
65 |
|||
AC-12025MSW(T)-220-P |
220/50 |
12 |
1800 |
30 |
88,5 |
|||
AC-12025MBW(T)-220 |
220/50 |
12 |
1950 |
38 |
112,2 |
|||
AC-12038HBW(T)-220 |
220/50 |
20 |
2600 |
42 |
153 |
120 |
120 |
38 |
AC-12038HBW(T)-110 |
110/50 |
22 |
2600 |
42 |
153 |
|||
AC-12038HSW(T)-220 |
220/50 |
22 |
2600 |
42 |
153 |
|||
AC-12038HSW(T)-110 |
110/50 |
22 |
2600 |
42 |
153 |
|||
AC-12038HSW(T)-380 |
380/50 |
22 |
2600 |
42 |
153 |
|||
AC-12038MSW(T)-220-P |
220/50 |
10 |
1875 |
30 |
70 |
|||
AC-15050HBW(T)-220 |
220/50 |
28 |
2700 |
50 |
323 |
150 |
150 |
50 |
AC-15050HBW(T)-110 |
110/50 |
28 |
2700 |
50 |
323 |
|||
AC-16062HBW(T)-220 |
220/50 |
32 |
2750 |
54 |
441 |
160 |
160 |
62 |
AC-08025LSW(T)-012 |
12 |
1,44 |
2100 |
22,5 |
47 |
80 |
80 |
25 |
AC-08025MSW(T)-012 |
12 |
1,68 |
2600 |
29,2 |
50 |
|||
AC-08025HSW(T)-012 |
12 |
2,16 |
3000 |
32 |
66 |
|||
AC-08025MSW(T)-024 |
24 |
1,92 |
3000 |
32 |
66 |
|||
AC-09225LSW(T)-012 |
12 |
1,56 |
2000 |
25 |
61 |
92 |
92 |
25 |
AC-09225MSW(T)-012 |
12 |
1,92 |
2400 |
31,1 |
74 |
|||
AC-09225HSW(T)-012 |
12 |
2,40 |
3000 |
32,2 |
85 |
|||
AC-09225MSW(T)-024 |
24 |
2,88 |
2500 |
31,5 |
77 |
|||
AC-12025LSW(T)-012 |
12 |
2,40 |
1800 |
34 |
122 |
120 |
120 |
25 |
AC-12025MSW(T)-012 |
12 |
3,36 |
2000 |
35,5 |
126 |
|||
AC-12025HSW(T)-012 |
12 |
3,96 |
2200 |
39 |
141 |
|||
AC-12025MSW(T)-024 |
24 |
4,08 |
2000 |
35,5 |
126 |
|||
AC-12038MSW(T)-012 |
12 |
3,84 |
1800 |
34 |
122 |
120 |
120 |
38 |
AC-12038HSW(T)-012 |
12 |
4,08 |
1800 |
34 |
122 |
|||
AC-12038MSW(T)-024 |
24 |
4,80 |
1800 |
34 |
122 |
|||
AC-12038HSW(T)-048 |
48 |
8,64 |
1800 |
34 |
122 |
