Применение:

Вентиляторные колеса серии STFW от компании Essima предназначены для установки в центробежные вентиляторы. Область их применения довольно широка. Они могут использоваться в системах кондиционирования и вентиляции воздуха, как части оборудования для нагрева или охлаждения, в промышленных установках в качестве устройств для всасывания или нагнетания воздушных масс. Центробежные вентиляторы могут выполнять функцию вытяжки, а также подачи воздуха для масляных, газовых и иных горелок.

Конструктивные особенности:

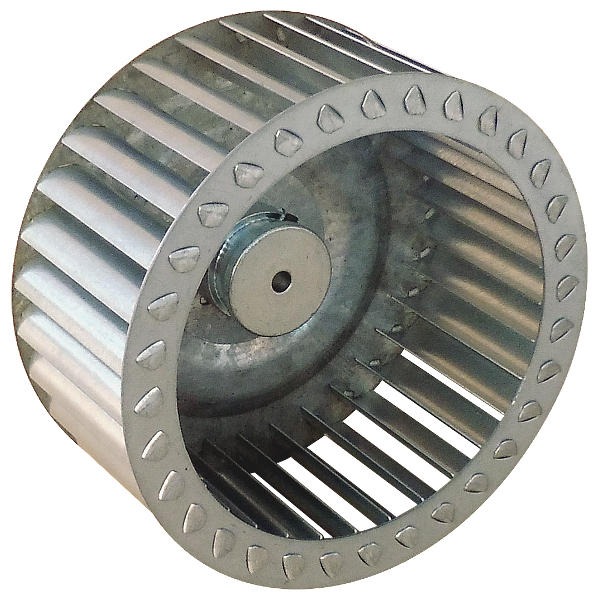

Серия STFW — это вентиляторные колеса одностороннего всасывания с загнутыми вперед лопатками. Благодаря использованию самого современного оборудования и особенностям конструкции наших изделий, нам удалось добиться максимальных характеристик производительности по воздуху. В стандартном исполнении колеса изготавливаются из оцинкованной стали. По запросу возможны варианты изготовления из алюминия или нержавеющей стали. Температура окружающей среды, при которой достигается максимальная скорость вращения центробежных колес, должна быть в диапазоне от -15°C до +50°C. Эксплуатация при температуре от +50°C до +250°C допускается только при использовании стальной ступицы и сниженных оборотах. Направление вращения колеса определяется при взгляде со стороны всасывания и может быть CW (по часовой стрелке), либо CCW (против часовой стрелки). Изделия могут поставляться как со ступицей, так и без.

Основные характеристики:

  • Наружный диаметр центробежных колес от 140 до 500 мм.
  • Материал колеса — оцинкованная сталь (по запросу возможно изготовление из алюминия или нержавеющей стали).
  • Исполнение со ступицей и без.
  • Материал ступицы — оцинкованная сталь или низкоуглеродистая сталь с черным порошковым покрытием.
  • Направление вращения колеса — CCW (против часовой стрелки) или CW (по часовой стрелке).
  • Модельный ряд и характеристики

  • Маркировка

  • Чертеж

Модель

Наружный диаметр колеса ØD, мм

Ширина колеса B, мм

Кол-во лопастей

Материал колеса

Материал ступицы

Диаметр отверстия в ступице ød, мм

Макс. скорость вращения, об/мин

Направление вращения

STFW140x73

140

73

28

оцинк. сталь

оцинк. сталь

7

3000

CCW/CW

STFW160x73

160

73

32

оцинк. сталь

оцинк. сталь

7

3000

CCW/CW

STFW200x80

200

80

40

оцинк. сталь

оцинк. сталь

28

3000

CCW/CW

STFW217x90

217

90

40

оцинк. сталь

оцинк. сталь

19

3000

CCW/CW

STFW250x100

250

100

44

оцинк. сталь

-

-

2500

CCW/CW

STFW250x110

250

110

44

оцинк. сталь

оцинк. сталь

22

2500

CCW/CW

STFW280x100

280

100

48

оцинк. сталь

оцинк. сталь

28

2500

CCW/CW

STFW280x110

280

110

48

оцинк. сталь

оцинк. сталь

28

1700

CCW/CW

STFW320x125

320

125

36

оцинк. сталь

низкоуглеродистая сталь с порошковым покрытием

19

2500

CCW/CW

STFW357x180

357

180

40

оцинк. сталь

-

-

2500

CCW/CW

STFW406x160

406

160

44

оцинк. сталь

низкоуглеродистая сталь с порошковым покрытием

28

2000

CCW/CW

STFW500x200

500

200

48

оцинк. сталь

-

-

2000

CCW/CW

Маркировка вентиляторных колес серии STFW

Серия колес STFW (со ступицей)


Чертеж центробежного колеса серии STFW

Направление вращения


Направление вращения вентиляторного колеса
