Где применяются:

Осевые вентиляторы предназначены для перемещения больших объемов воздуха с целью отвода тепла или обдува различного рода технологического оборудования. Вентиляторы от компании Essima могут применяться в системах кондиционирования, циркуляции воздуха, в холодильных и вентиляционных установках. Благодаря низкому уровню шума, простоте конструкции и малому расходу электроэнергии данный тип вентиляторов получил широкое распространение.

Конструктивные особенности:

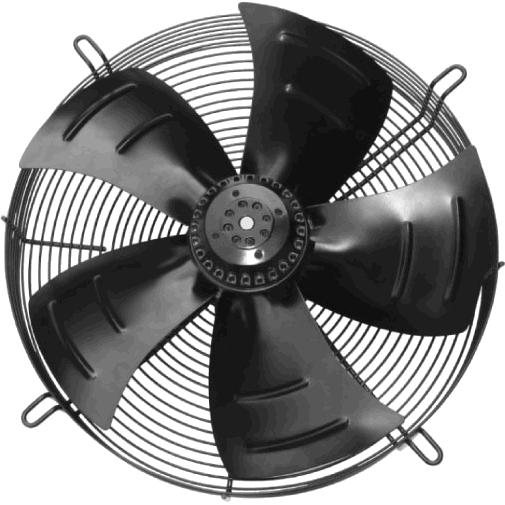

Конструкция осевого вентилятора включает в себя двигатель с внешним ротором и крыльчатку, закрепленные на одной оси. Для предотвращения попадания крупных предметов в лопасти прибора во время его работы предусмотрена защитная решетка. Каждый вентилятор проходит динамическую балансировку в двух плоскостях для достижения минимального уровня шума. Лопасти и решетка изготавливаются из углеродистой стали с лакокрасочным покрытием. В зависимости от исполнения вентилятор может работать на всасывание (лопасти вращаются по часовой стрелке при взгляде со стороны решетки) или на нагнетание (вращение лопастей против часовой стрелки). Во избежание перегрева двигатель вентилятора оснащен защитным термостатом, который срабатывает при достижении температуры 155°C.

Основные  характеристики:

  • Диаметр рабочего колеса — от 200 мм до 630 мм.
  • Количество полюсов мотора — 2, 4 или 6.
  • Исполнение двигателя — однофазное или трехфазное.
  • Класс изоляции F.
  • Рабочая температура окружающей среды -30°C...+60°C.
  • Тип используемых подшипников — шариковый.
  • Долговечность 30 000 часов непрерывной работы.
  • Модельный ряд и характеристики

  • Маркировка

  • Чертеж

Модель

Напряжение, В/Гц

Входная мощность, Вт

Скорость вращения, об/мин

Шум, дБ

Производительность, м3

Размеры, мм

A

B

C

YWF2E-200

220/50

63

2550

52

745

200

270

34

YWF2D-200

380/50

69

2600

52

780

YWF2E-250

220/50

104

2550

60

955

250

340

75

YWF2D-250

380/50

104

2550

60

966

YWF4E-250

220/50

50

1400

55

710

YWF4D-250

380/50

55

1400

55

735

YWF2E-300

220/50

136

2550

61

2020

300

380

81

YWF2D-300

380/50

136

2550

61

2060

YWF4E-300

220/50

85

1350

58

1170

YWF4D-300

380/50

90

1380

58

1300

YWF4E-350

220/50

150

1400

62

2260

350

440

80

YWF4D-350

380/50

150

1400

62

2280

YWF6E-350

220/50

80

950

56

1520

YWF6D-350

380/50

80

940

56

1500

YWF4E-400

220/50

190

1350

66

3830

400

490

90

YWF4D-400

380/50

190

1370

66

3980

YWF6E-400

220/50

115

920

58

2840

YWF6D-400

380/50

115

920

58

2870

YWF4E-450

220/50

250

1350

68

4600

450

545

90

YWF4D-450

380/50

250

1380

68

4760

YWF6E-450

220/50

150

920

60

3210

YWF6D-450

380/50

150

920

60

3520

YWF4E-500

220/50

420

1320

72

6420

500

591

90

YWF4D-500

380/50

420

1350

72

6560

YWF6E-500

220/50

220

920

68

4850

YWF6D-500

380/50

220

920

68

4850

YWF4E-550

220/50

530

1300

75

8020

550

651

97

YWF4D-550

380/50

550

1330

75

8740

YWF6E-550

220/50

320

910

70

6320

YWF6D-550

380/50

320

900

70

6430

YWF4E-600

220/50

750

1380

77

10020

600

703

100

YWF4D-600

380/50

800

1350

77

10840

YWF6E-600

220/50

500

910

71

8040

YWF6D-600

380/50

500

920

71

8180

YWF4E-630

220/50

800

1360

78

10830

630

780

100

YWF4D-630

380/50

850

1320

78

12250

YWF6E-630

220/50

520

900

72

8900

YWF6D-630

380/50

520

900

72

8900

Маркировка осевых вентиляторов

Чертеж осевого вентилятора от компании Essima
